工業冷卻塔及噪聲源選擇要求及降噪實施方案

1．工業冷卻塔選型要求

工業冷卻塔已逐漸得到廣泛應用，其超高的應用性能得到了廣大用戶的一致認可，但我們在應用前需要做出正確的選擇。只有這樣，才能充分發揮其性能。這些信息你知道多少？我們讓我們了解更多：

選擇工業冷卻塔首先要確定的是冷卻水量。選塔時記得將計算出的冷卻水量乘以系數1.15。

其次是進塔和出塔的溫差。如果冷卻系數大，可以選擇工業冷卻塔。一般我們民用冷卻塔的進水溫度在37℃左右，出水溫度在32℃左右，溫差在5℃左右。工業冷卻塔一般有65-45℃、33-43℃等幾個不同的階段。此時進出水溫差約為8-20℃。大家應該根據自己的水溫來選擇工業冷卻塔。

最后是濕球溫度和干球溫度。工業冷卻塔的回水溫度與出水溫度之差，一般稱為降溫范圍。其變化直接影響冷卻塔的冷卻效果。工業冷卻塔利用傳導使空氣吸收熱量來實現散熱，主要受空氣干球溫度的影響。因此，工業冷卻器需要較大的表面積。

工業冷卻塔的設計和應用原理與暖通空調基本相同，但工業系統的過程相對復雜。在設計和應用的過程中，會有更多的變數，需要做出更多的選擇，所以每個項目的工業塔的尺寸和結構都會單獨設計，這是與HVAC最大的區別。

廣東特菱節能設備有限公司工業冷卻塔選型技巧：、

循環冷卻水系統一般由四個基本單元組成

1.控制單元

該單元的作用是控制整個系統的運行，管理系統運行的質量。本機組的組成可分為運行控制室和水質分析室兩部分。運行控制室主要是機電控制機構和儀表自動控制機構；水質分析室主要是日常操作水質控制分析的各種理化分析儀器。

2.冷卻機組

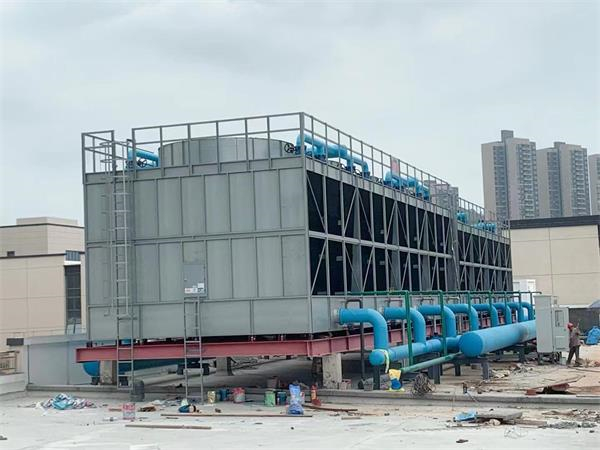

機組的作用是將化工廠循環冷卻水帶來的熱量通過冷卻塔釋放到大氣中，使循環冷卻水的溫度達到按生產廠要求的水溫要求。本機組主要設備為大型機械通風冷卻塔。下圖：某石化企業冷卻塔

3．輸送單元

輸送單元的作用是輸送循環冷卻水，保證循環冷卻水的壓力和流量。主要設備是循環水泵和循環水管網。下圖：工業循環水泵

4．水處理機組

機組的作用是對循環冷卻水進行水質處理，使循環冷卻水在系統中不結垢、不結垢、不腐蝕設備發生故障發生。主要設備包括防垢防腐化學品儲存及投加設備、生物防治劑儲存及投加設備、側流式機械過濾設備及其他輔助設備。

二、工業冷卻塔噪聲源及降噪實施方案

隨著工業的發展，許多工業企業存在職業病危害，其中噪聲危害尤為突出.為了減少噪聲對周圍環境的污染，提高工作效率，維護生產者的身體健康，控制噪聲是十分必要的。在眾多的噪聲源中，工業冷卻塔的噪聲一直是噪聲治理的難點。本文通過某單位工程實例介紹了工業冷卻塔噪聲治理方案，并進行了現場試驗。

1.主要噪聲源分析

冷卻塔在正常運行過程中產生的噪聲有濺水噪聲、風機噪聲、電機噪聲、循環水泵噪聲、水管振動和輻射噪聲等。其中，冷卻塔的飛濺噪聲、風機的噪聲、電機的噪聲是主要的噪聲源。

(1) 濺水噪聲

濺水噪聲是由兩種不同的噪聲機制產生的：一種是水滴撞擊水面時的尖銳脈沖噪聲；由產生的氣泡體積脈動輻射的噪聲。由于冷卻塔體的隔音能力強，塔體輻射的飛濺噪聲可以忽略不計，只需要考慮進風口輻射的飛濺噪聲。由于冷卻塔內水流落差高，水滴的飛濺速度和動能大，飛濺噪音大。在距進風口1m處測得，噪音為83.2dB(A)。值得注意的是，冷卻塔的進風面積很大。 1#、2#冷卻塔每側進風面積為70.2m2，3#冷卻塔每側進風面積為93.6m2。飛濺的聲音是在聲源的方向。對外輻射，噪聲隨傳播距離的增加而衰減，其中濺水噪聲成為廠界噪聲的主要噪聲源。

(2)風扇噪聲

風扇噪聲是空氣動力噪聲，包括旋轉噪聲和湍流噪聲。旋轉噪聲是風扇葉片旋轉時周期性撞擊空氣引起的氣壓脈動噪聲；湍流噪聲主要是風扇葉片旋轉時附著在葉片上的空氣不斷滑入渦流而產生的噪聲。冷卻塔的風機噪聲主要是湍流噪聲。由于本工程冷卻塔風機葉輪直徑大于4m，風機葉輪葉尖線速度較大，因此噪聲較大。因條件有限，無法進行現場測量（實測需在冷卻塔風機上方45°方向進行）。根據相關經驗測算，其噪聲應在86dB(A)左右。風扇噪音低頻，氣流含水率高，控制難度大。另外，冷卻塔的風機位于冷卻塔的頂部，風機的噪聲對遠處噪聲的影響比近處更大。因此，冷卻塔周圍的主要感受是水花聲，但不能判斷冷卻塔風機噪聲對廠界噪聲沒有影響，其影響程度有待進一步測量分析。

（3）電機噪聲

風機和水泵都需要配備電機，電機噪聲主要有轉子動平衡不良引起的旋轉噪聲和轉子產生的電磁噪聲。轉子切割磁場、冷卻風扇的氣動噪聲、軸承摩擦產生的機械噪聲等。風機電機露天安裝在塔頂，距離1m測得噪聲從它是 73.2dB(A)。其他噪聲源治理后，電機噪聲對夜間廠界噪聲達標仍有一定影響，需進一步治理。

根據對機組噪聲監測數據的分析和經濟技術比較，決定采用“一次性設計，逐步實施”的噪聲治理方案。

1.控制影響廠界北段的冷卻塔濺水噪聲

（1）在3#冷卻塔側面集水盤上方空間布置三層消聲器廠界隔音墊附近。吸音墊應滿足在不影響水冷效果的情況下有效降低飛濺噪音、經久耐用、易于更換的要求。

（2）在2#冷卻塔東側兩臺機組北集水盤上方空間布置三層吸音墊。

（3）在靠近廠界的3#冷卻塔和2#冷卻塔一側設置組合式隔聲屏障。聲屏障的位置如圖2所示，聲屏障下部為吸音百葉，便于進風，保證循環水的冷卻。吸音百葉由于在露天使用，應具有良好的耐候性。另外，為保證進氣量和減小進氣阻力，消聲百葉窗應有足夠的通風面積和合理的形狀。聲屏障上部做成“Γ”字形，以降低聲屏障高度。在屏障內部粘貼吸音材料，進一步提高隔音效果。聲屏障的設置除了考慮降噪的需要外，還需要考慮不妨礙冷卻塔的工作和相鄰電纜橋架的日常管理維護。

2.控制1#、2#冷卻塔濺水噪聲對廠界南段的影響

(1) 1#冷卻塔東側共四臺機組三層集水盤上方空間設有吸音墊。

（2）在2#冷卻塔東側兩臺機組南側集水盤上方空間布置三層吸音墊。

（3）在臨近廠界一側增設組合聲屏障。

3.控制冷卻塔其他噪聲源

（1）在1#、2#、3#冷卻塔其余8個集水盤上方空間布置兩層吸音墊。

（2）1#、2#、3#冷卻塔10臺風機加裝片式阻性消聲器。由于降噪要求不高，消聲器的設計高度為1.2m。

（3）給風機電機裝上半隔音罩。 4 冷卻塔噪聲控制效果采取上述控制措施后，冷卻塔噪聲得到有效控制。檢測結果表明，廠界噪聲指標已控制在國家標準范圍內，減少了冷卻塔對廠區的噪聲污染。冷卻塔的噪聲控制表明，工業冷卻塔的飛濺噪聲應該是噪聲控制的重點。
